一、适用范围
      适用于内燃、电力机车的牵引电动机作温升、负载、换向性能试验。

二、结构与特点
      本公司提供以下两种结构方案的牵引电机反馈试验台：
      第一种方案：IGBT斩波调压线路机电源，直流发电机组升压机，LEM电流传感器测量电流、隔离放大器测量电压，测量量数字式直读，欧姆龙可编程控制器控制试验电路，故障自动诊断，IPC工业计算机自动调节试验参数及记录试验数据。（设备含一台1000KVA发电机，一台260KVA电动机，试验链轮，试验台位，两个励磁柜，两个开关柜，一个传感器柜，一个控制柜，一台操作台，一台工控机及软件系统。）

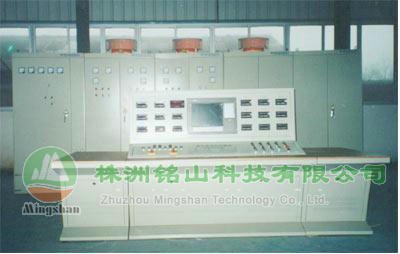

      第二种方案：该试验台主要由两套460V、1800A整流电源（四个屏柜），一个控制柜、一个开关柜、一个传感器柜、一个试验台位、一个操作台、一台工控机及软件系统组成，主要功能有LEM电流传感器测量电流、隔离放大器测量电压，测量量数字式直读，欧姆龙可编程控制器控制试验电路，故障自动诊断，计算机自动调节参数及记录试验数据及报表。

三、主要技术指标
      1、输出电流：DC1800A
      2、输出电压：DC460V
      3、要求外部电源配650KVA以上电力变压器

四、动力需求
      三相AC380V±10％   50HZ±2％

五、外形尺寸
      控制柜：240×860×680              试验台位：5000×3000
      操作台：800×1600×720             开关柜：2400×860×680
      励磁柜：1250×860×680             工控中心：1250×720×600
