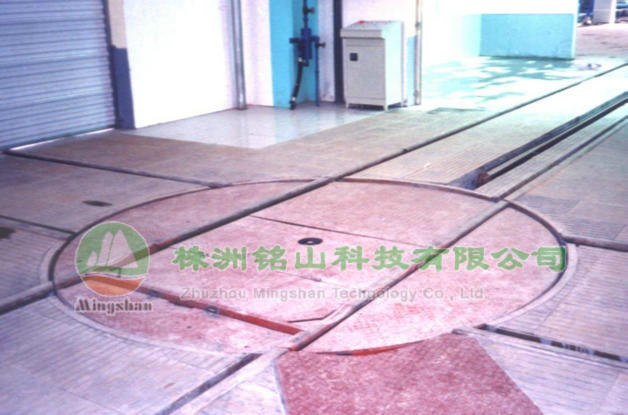

MS-ZP01型转向架电动转盘
[浏览次数：]
一、适用范围
广泛用于车辆工厂、车辆段转向架生产、检修中的变位转向。
二、结构与特点
1、 该设备主要由转盘(下设滚轮)、蜗轮蜗杆减速机、制动电动机、转轴、链条链轮、定位机构及电气控制柜等组成;
2、 该设备具有手动和自动控制两种功能,可根据不同情况通过扳动手动／自动转换开关等控制元件来实现；
3、 设备操作简单、性能可靠、维修方便。
三、控制原理
本设备的控制核心由可编程控制器(PLC)及外围电器元件组成，按下“转动”按钮，电机运行，通过减速机带动转盘旋转（可任意选择正、反方向），转盘上有四个定位撞块，每个撞块相差900，当任一撞快接近定位传感器时，PLC接收信号即停止电机转动，由于采用起重制动电机，这样转盘马上即可停稳，同时通过电磁铁伸出一挡块进行机械限位，转盘上的轨道与车间轨道即可自动精确对位。若需其他位置对轨（如正反900、1800、2700）只需按下相应的按钮，可编程控制器(PLC)将自动判断在相应的位置进行对轨定位。
四、主要技术指标
1、 转盘最大直径：3000mm
2、 钢轨间隙 ≤20mm
3、 轨顶高差 ≤2mm
4、 轨距偏差 ≤6mm
5、 电机功率：3KW
6、 轨距：1435mm
7、 适应环境气候条件
海拔高度 ≤1200 m
环境温度 -5℃ ～ 40℃（遮阴处）
相对湿度≤90％
8、 转盘回转方向：正、反向均可，平稳自如，自动对轨。
9、 转盘轨道与库内轨道的定位锁定装置有0°、90°、180°、270°四组。
10、 转向架转盘承载量 ≥20t
五、设备主要附件
1、 蜗轮蜗杆减速器
2、 电动机
3、 链轮
4、 皮带轮
5、 电气控制屏柜
六、动力需求
电 源: AC380V（±10％）50Hz±1Hz
七、外型尺寸及重量
3000×900 重2500kg
