一、设计的依据
      试验台根据以下标准进行设计：TB/T1804<<铁路客车空调机组>>；<<客车空调三机检修及运用规程>><<25K型客车检修规程>>；<<25K型客车A4检修规程>>；<<25B、25G型客车厂修规程>>

二、试验台的功能
      本试验台可以对控制柜进行相间绝缘、三相对地绝缘及耐压测试；对空调控制柜的压缩机主回路、冷凝风机及蒸发风机主回路的热继电器过电流整定值的测量，供电欠压、过压保护试验，时间继      电器的延时值测量，过热保护电路、过流保护电路的灵敏度试验及输出相序校正。试验台配置一抬工业控制计算机，既可以手动操作完成，又可以自动完成，并具有测试数据存储和打印输出功能。

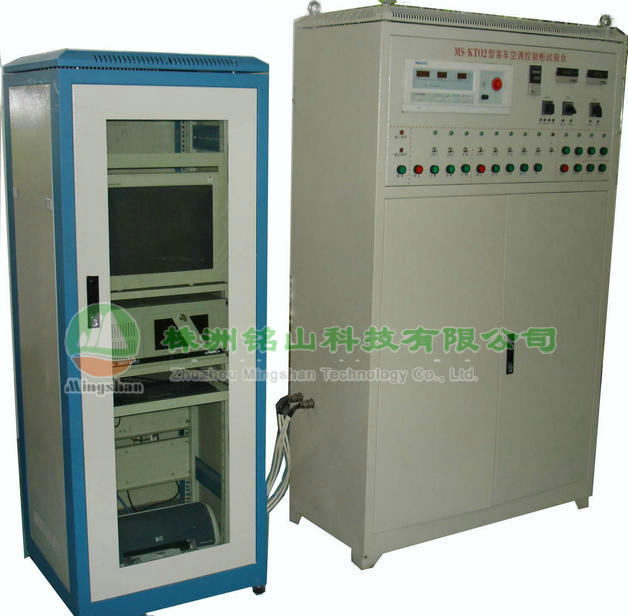

三、结构与特点
      试验台包括工控机机柜和电器柜两部分组成。试验台与被试控制柜之间使用电缆和专用插头连接，不需繁琐的接线，显示仪表采用智能型的耐压测试仪和智能型的数字电流、电压表既可消除人工读数误差有能方便地和计算机连接，试验数据直接进入计算机。

四、主要技术参数
      1、电源 ：AC220V  50HZ   2KVA
      2、输入模拟通道 4路 I/O通道56路
      3、电器柜尺寸：800×1620×500
      4、计算机柜：600×600×1630
