一、适用范围

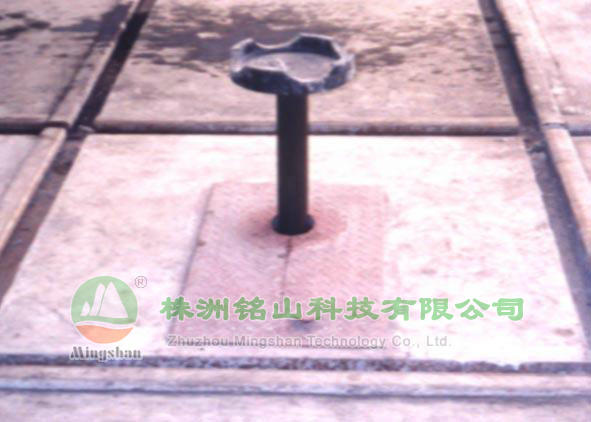

      本产品一般安装在两条互相垂直的轨道中心交叉点上。适用于铁路车辆段、车轮厂、车辆厂生产作业中车辆轮对在钢轨上的变位转向。

二、结构与特点

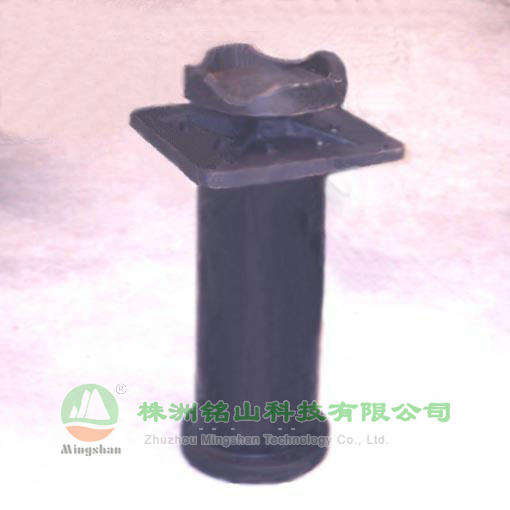

      1、本装置结构简单,主要由风缸、上盖板、平面轴承、镐头及操作阀等组成,功效高、既轻巧又方便;
      2、由于在镐头增设了平面轴承，轮对转动更加灵活、平稳，轮对在顶升状态下不易晃动；
      3、脚踏阀设置在与地面相平的盖板下，通过安装在盖板上的小圆踏板操作，不易使脚踏阀损坏，且地表显得整洁、美观；
      4、本装置操作使用安全、故障率低，维护方便。

三、使用方法
      操作脚踏阀与风源相连，当脚踏该阀时风源即与风缸相通。风缸活塞在风力作用下提升轮对离开轨面，风缸活塞杆上装有平面轴承，只要轻轻拨动轮对，轮对就可以转动，转到需要的位置时，松

开脚踏阀，风缸排气，轮对落在轨面上，完成一次操作。

四、主要技术指标
      1、风缸缸径：Ф220mm
      2、行程：400mm
      3、最大顶升力：8KN
      4、旋转角度：3608
      5、旋转扭矩：≤5Kg·m
      6、压缩空气压强范围：0.4—0.7MPa
      7、压缩空气耗量：0.015m/次
      8、外型尺寸：400×400×820
      9、总重量：95Kg
