一、适用范围
      DK-1型电空制动机教学设备系统主要用于实现DK-1型电空制动机的综合作用操作演示、DK-1型制动机“五步闸”试验操作演示、多媒体教学软件的模拟演示和模拟各种故障分析处理、DK-1型电空制动机各种阀类部件的结构和模型直观教学，DK—1型电空制动机程序模拟控制示教板演示，并可针对实物和模型进行系统、准确、形象的教学和一体化培训、实验实训等
      1、DK-1型电空制动机综合试验台：实现DK-1型电空制动机的基本操作、综合试验与多媒体演示教学。
      2、DK-1型电空制动机电器和气阀部件：实现DK-1型电空制动机各部件的结构原理的直观演示和拆装实训。
      3、 DK-1型电空制动机示教板：实现DK-1型电空制动机综合作用各阀类动作和电路、气路动作的演示。

二、设备配置
       （一）硬件配置：教学演示试验台1台、试验台示教显示器1个、试验台风压表3块、机车制动柜1台、DKL逻辑单元1台
                1、DK-1 型电控制动机“五步闸”试验：实现空气制动阀、电控制动器和制动柜电风路连接状态下的真实操作演示。
                2、DK-1电控制动机综合性能真实演示操作：实现包括空气制动阀、电控制动器置在各个工作位置电空位和空气位操作等电路和气路动作的真实操作演示。

       （二）软件配置：安装系统教学软件1套、教学工控机和多媒体计算机1台、投影仪1台、投影屏幕及连接线
      通过DK-1型电空制动机多媒体教学软件，不同颜色的流动直观演示气路原理，利用三维仿真动画演示，同步语音解说，旋转、透明、剖开等动画，精确细致直观的演示各部件的结构、动作原理，包括电空制动控制器结构原理，空气制动阀结构原理，中继阀结构原理，分配阀结构原理，紧急阀结构原理，重联阀结构原理，压力开关结构原理，转换阀结构原理等。同时可利用通过多媒体示教系统进行DK—1制动机综合作用的动态演示教学，模拟大闸在6个位置的作用，小闸在4个位置的作用以及空气位作用。通过软件模拟演示制动机的操作，模拟五步闸试验、八步闸试验，使学员对制动机原理学习更加生动、形象。
     1、DK-1 “五步闸”试验：（包括500KPa和600KPa风压下）的模拟仿真操作。
     2、DK-1综合作用性能演示：包括空气制动阀、电控制动器置在各个工作位置电空位和空气位操作等气路和电路的仿真过程演示。
     3、DK-1制动机零部件及其他附件包括全车管路（SS4G）风源系统、控制用风系统、油水分离器、安全阀、空气压缩机、空气干燥器、门联锁阀、膜板塞门和止回阀的结构原理仿真演示。
     4、DK-1型制动机试验操作台样式为示意图标准尺寸大小和相近颜色结构。

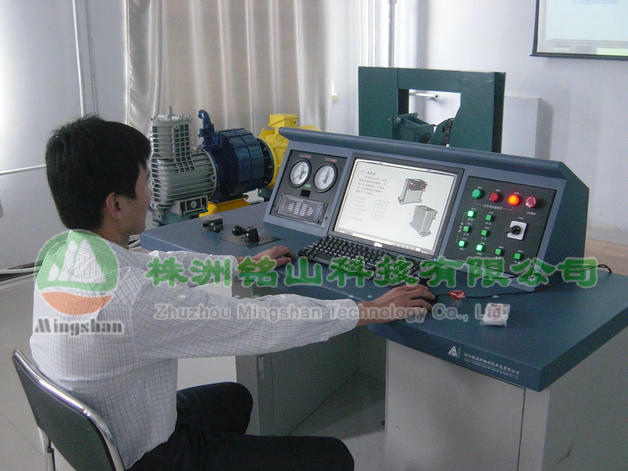

     试验操作台布置有：电空制动控制器、空气制动阀，风压显示仪表、微机显示屏、键盘、鼠标及电源开关及指示灯显示屏操作部件。
