一、适用范围
      适用于DF系列、SS系列、8K系列机车牵引电机枢绕组与换向片的焊接。

二、结构与特点
      在NWPC-500产品基础上，独具以下优点：
      1、采用高性能TIG焊接电源，实现交/直TIG焊，脉冲交/直TIG焊;
      2、可实现初始电流、收弧电流控制，保证引弧和收弧处焊接质量;
      3、电弧柔和稳定，焊缝宽度一致，缺陷少，焊接质量高。

三、主要技术指标
      1、输入电压：三相交流380±10％V  50HZ
      2、额定输入容量：56.2KVA
      3、焊接电流范围：5∽500A
      4、直流空载电压：65V
      5、 交流空载电压；100V
      6、 额定负载持续率：60％
      7、 引弧方式：自动高频引弧
      8、 收弧方式：无/有/重复
      9、 工作台转速：0∽2rpm
      10、 焊炬横向移动范围：0∽150mm
      11、 焊炬垂直移动范围：0∽650mm
      12、 焊接圆直径范围：φ200∽φ1300mm
      13、 工作重量：≤3000kg

四、设备配置
      机械工作台+控制屏柜+TIG焊接电源

五、电源设备容量
      机械工作台：输入电压  3相交流380±10％V，50HZ             设备容量：3.2KVA

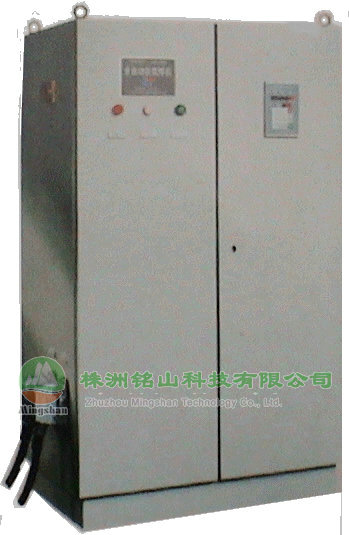

      控制屏柜：输入电压：3相交流380±10％V，50HZ               设备容量：2KVA

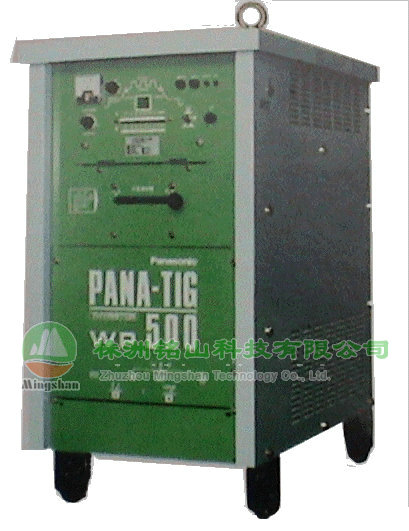

      TIG焊接电源：输入电压：单相交流380±10％V，50HZ           设备容量：51KVA

六、外形尺寸及重量
      机械工作台：1400×900×2300（mm）      重1200kg
      控制屏柜：900×500×1500（mm）         重65kg
      TIG焊接电源：820×540×1036（mm）      重245kg
